Le radio club  F6KFI organise un projet de construction d’un wattmètre numérique

Retrouvez ci-dessous l’intégralité des différentes soirées techniques.

Mesure des puissances transmises et réfléchies de 10 mW a 2kW sur toutes les bandes HF, 50Mhz inclus. Résolution de 0.1 dBm. 1000 acquisitions par seconde. Visualisation, et paramétrage sur écran tactile (résistif ou capacitif). Mesure puissances moyenne et PEP. Calcul du ROS.

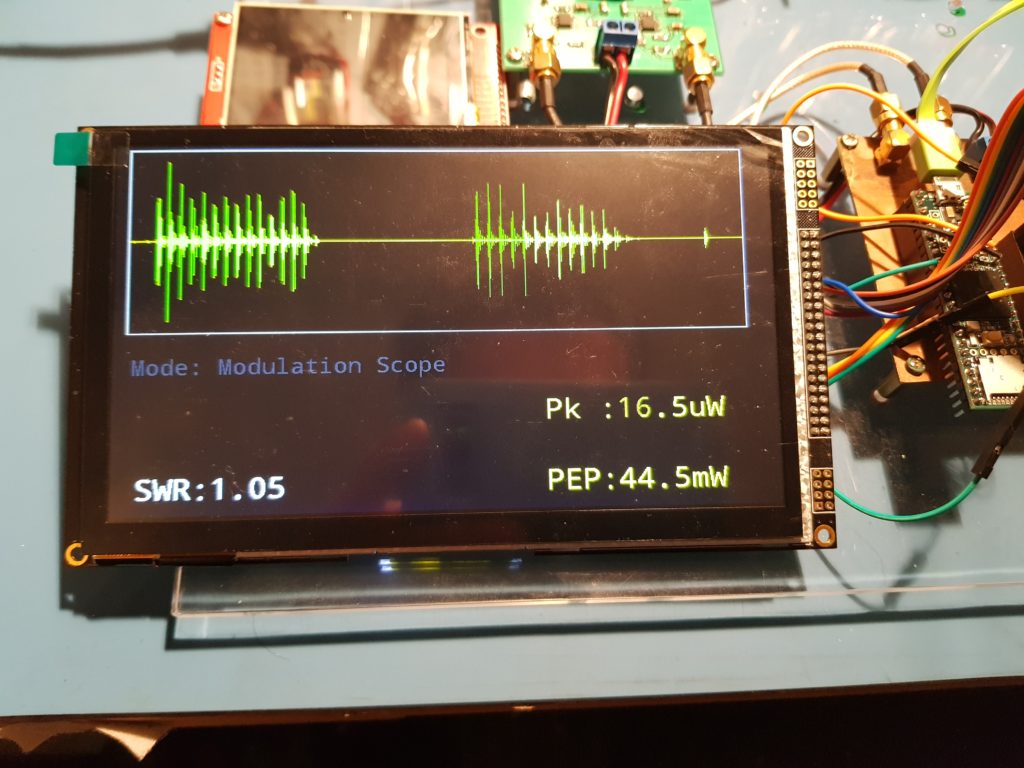

Plusieurs modes d’affichage et unités de mesure. Changement d’échelle automatique. Affichage de la puissance en mode scope. Alarme sur dépassement de TOS ou sur dépassement de puissance, avec basculement de relais deux pôles.

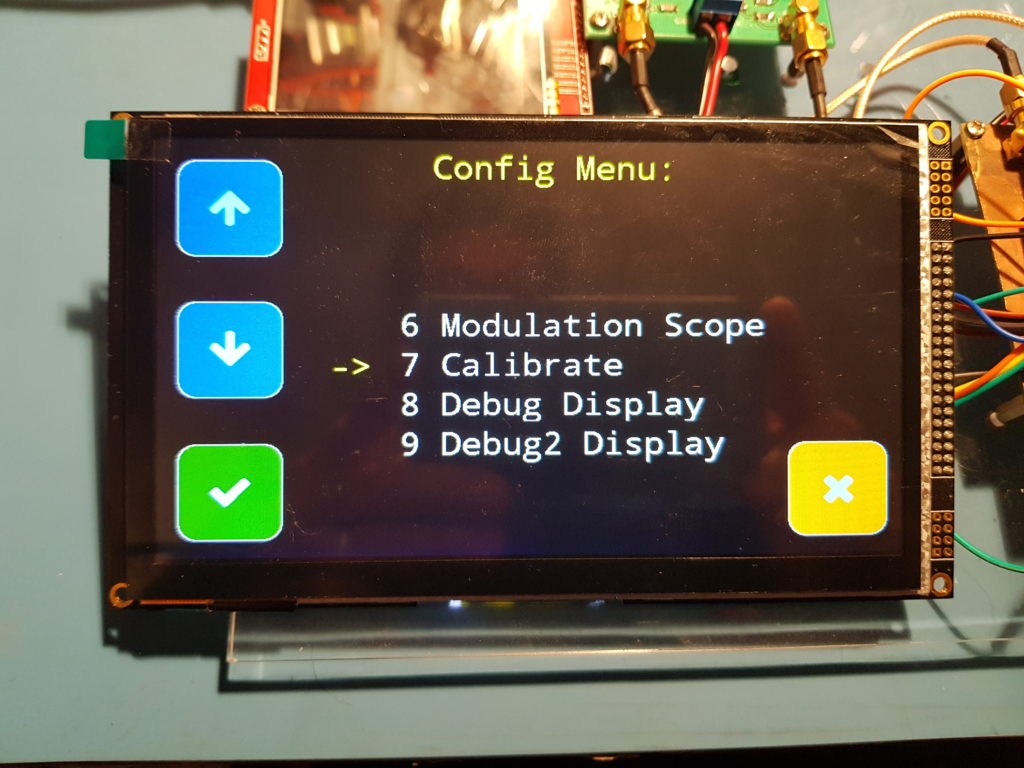

Menu de paramétrage, avec sauvegarde des options en mémoire flash. Liaisons série et I2C pour communication avec autres équipements (PC, boite de couplage, TX …). Code source accessible et modifiable à volonté.
Soirée 1 - Présentation du projet Wattmètre F6KFI
  • Historique
  • Vue d’ensemble
  • Le coupleur RF
  • La carte mère
  • Coût estimatif
  • Achat des composants
  • Déroulement du projet

  Wattmètre-Soirée1 (1,1 MiB, 74 hits)
Téléchargement réservé aux membres de l'ARAS 72

Soirée 2 - Les puissances électriques
  • Tour d’horizon
  • La puissance en physique
  • La puissance électrique en continu
  • La puissance électrique en alternatif
  • La puissance électrique en alternatif charge quelconque
  • Puissance instantanée, moyenne, crête, PEP, entrée
  • Le décibel (dB) et le dBm
  • Puissance des différentes modulations
  • Puissances sur porteuse simple
  • Puissances pour signal en AM modulé à 100%
  • Puissances pour signal en SSB 2 tons

  Wattmètre-Soirée2 (1,3 MiB, 31 hits)
Téléchargement réservé aux membres de l'ARAS 72

Soirée 3 - Le coupleur
  • Le Transformateur
    • conventions de signe
    • cas particuliers
  • Le tandem match
    • Principe de superposition
    • Partie courant Partie
    • partie tension
    • synthèse
  • La carte coupleur F6KFI
    • Amplificateur logarithmique AD8307
    • Adaptation tandem match <-> AD8307

  Wattmètre-Soirée3 (1,9 MiB, 30 hits)
Téléchargement réservé aux membres de l'ARAS 72

Soirée 4 - Cablage de la carte coupleur F6KFI
    • Rappel: La carte coupleur F6KFI
      • Le tandem match
      • La carte coupleur
      • Objectifs de la soirée
    • Construction de la carte coupleur
      • Cablage et test du tandem match
      • Cablage et test des atténuateurs, et des AD8307

  Wattmètre-Soirée4 (853,9 KiB, 10 hits)
Téléchargement réservé aux membres de l'ARAS 72
